생산과정
01 계약
- 항목: 가공, 자재, 샵, 보증서
- 도면 및 산출내역서 검토
- 조건: 단가, 운반, 결제, 담보 등
02 공정협의
- 공기, 공법, 투입강종 확인
- 월별 시공물량 확인
03 자재발주
- D-30
- 하치장 출고요청서 접수
- 규격 및 길이 최적화
04 자재입고
- D-10
- 하차 및 검수
- 입고송장 및 밀시트 확인
05 물량산출
- 샵드로잉 피드백
- 승인 샵리스트 입력

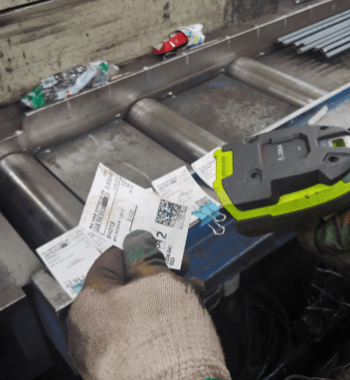

- TAG 출력 및 분류
06 철근가공
- TAG 부착
- 절단 및 절곡
- 코일, 커플러 가공
07 출하
- 생산완료 및 출하일정 확인
- 출고송장 발행
- 상차 및 계근
08 현장도착
- D-0
- 하차 및 검수
- 출고송장 및 샵리스트 확인
09 납품완료
- 준공서류 작성 및 제출
- 문제점 및 개선사항 청취
01 자재 소요량 신청
-
원자재 산출
-
시공사와 익월 공정 협의
(수시-원도급사 공사과장, 철근시공팀, 가공회사 현직담당자) -
원도면을 기초로 한 규격별, 길이별 익월 사용 예상량 산출
(전월 20일한 가공회사 현장 담당자)
-
시공사와 익월 공정 협의
-
원자재 신청
-
익월 예상량을 원도급사에 제출 후 검토 및 승인 요청
(전월 20일한 가공회사 현장 담당자) - 원도급사의 승인 및 익월 입고 일정 확인
-
익월 예상량을 원도급사에 제출 후 검토 및 승인 요청
02 자재 입고/검수
-
원자재 하차
-
원도급사의 입고 계획에 의거 자재 입고 시 사진 촬영 후 하차
(수시-가공회사 자재부)
-
원도급사의 입고 계획에 의거 자재 입고 시 사진 촬영 후 하차
-
입고 검수
- 가공 회사의 사진 촬영 자료와 입고송장, 검사증명서 확인
- 원도급사의 공장방문 실검수 요청시 적극 협조
03 자재 출고/검수
-
가공품 출고
-
가공품의 현장 반입시 송장, TAG, SHOP-LIST 제출
(수시-가공회사 출하부서)
-
가공품의 현장 반입시 송장, TAG, SHOP-LIST 제출
-
가공품 검수
- 가공회사에서 발행한 SHOP-LIST, 송장을 근거로 현장 확인
04 자재 보관/관리
-
원자재 보관
-
원자재 입고분 및 가공 후 자재의 보관은 해당 현장임을 식별할 수 있는 표식을 설치하여 각 규격별 보관
(수시-가공회사 자재부) -
당월 원자재 입고 및 가공품 출고, 원자재 재고 현황 등을 원도급사에 정기적으로 보고
(월 1회-가공회사 자재부)
-
원자재 입고분 및 가공 후 자재의 보관은 해당 현장임을 식별할 수 있는 표식을 설치하여 각 규격별 보관

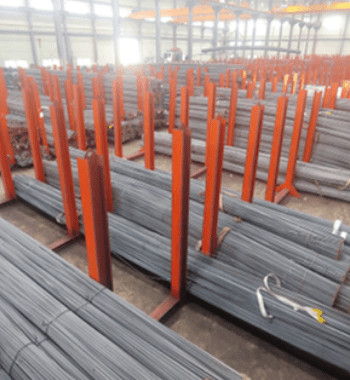

입고
입고
입고
- 적재수량
- 평균 5,000톤 보관
- 보조장비
- 호이스트 7기
주업무
- 절단라인에 원자재 공급
- 장철 상차
특장점
- 강종별 길이별 구분적재
- 부식 및 손망실 방지

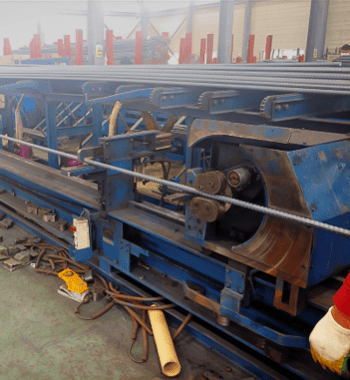

계산/절단
계산/절단
계산/절단
- 수량
- 5set
- 구성
- 절단기, In&Out 컨베이어
주업무
- TAG 분류
- LOSS 최소화 절단
특장점
- 3단계 로스관리(샵→ 기술→ 절단)
- 라인별 절단규격 구분
- 6년 이상 숙련공

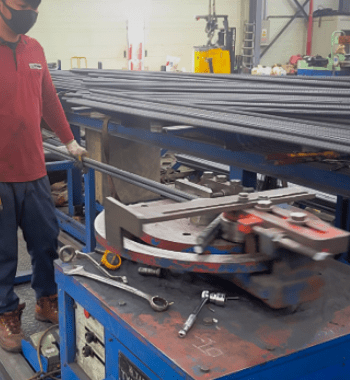

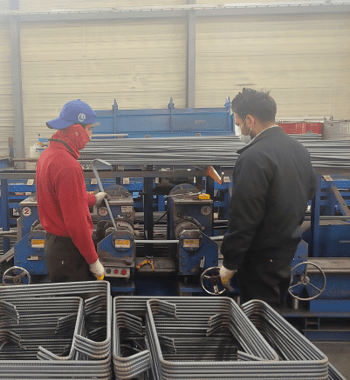

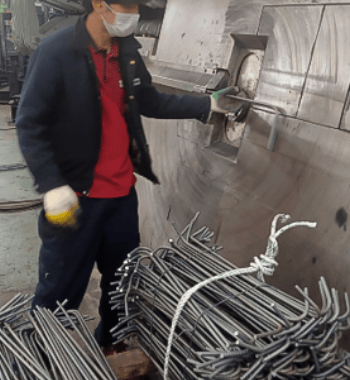

절곡
절곡
절곡
- 수량
- 6set (5H, 2H, 1H)
주업무
- 장철 또는 절단근 절곡
- 가공 전후 수량 검수
- 가공품 포장 및 분류
특장점
- 복잡형상(10곡점 이상) 가공
쌍곡
쌍곡
- 수량
- 2set (2H)
- 구성
- 절곡기(L), 절곡기(R)
주업무
- R-양카 가공
- 가공 전후 수량 검수
- 가공품 포장 및 분류
NC
NC
- 수량
- 2set (2H)
- 구성
- 입력 단말기
주업무
- 다곡점 앙카 가공
- 가공 전후 수량 검수
- 가공품 포장 및 분류
바인 코일 자동라인

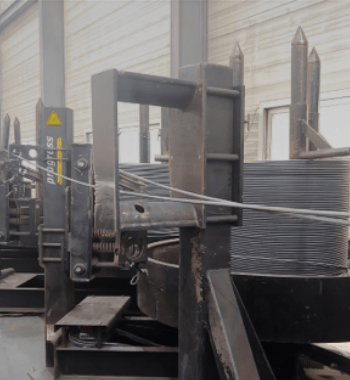

인입
인입
- 수량
- 1set
- 구성
- 인입JIG, 가공기, 컴퓨터, 절단근 가공다이
주업무
- 절단절곡 동시가공
- 가공품 포장 및 분류
- TAG 부착
특장점
- 스트럽 등 복잡형상 신속가공
- 전공정(절단, 절곡) 자동화
- 안전사고 방지
- 생산성 증대 및 인건비 절감

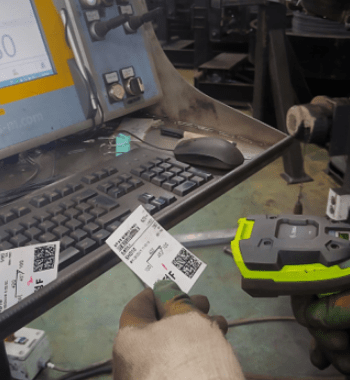

세팅
세팅
- 수량
- 1set
- 구성
- 인입JIG, 가공기, 컴퓨터, 절단근 가공다이
주업무
- 절단절곡 동시가공
- 가공품 포장 및 분류
- TAG 부착
특장점
- 스트럽 등 복잡형상 신속가공
- 전공정(절단, 절곡) 자동화
- 안전사고 방지
- 생산성 증대 및 인건비 절감
절단/절곡
절단/절곡
- 수량
- 1set
- 구성
- 인입JIG, 가공기, 컴퓨터, 절단근 가공다이
주업무
- 절단절곡 동시가공
- 가공품 포장 및 분류
- TAG 부착
특장점
- 스트럽 등 복잡형상 신속가공
- 전공정(절단, 절곡) 자동화
- 안전사고 방지
- 생산성 증대 및 인건비 절감
커플러 라인 (나사 압연식)

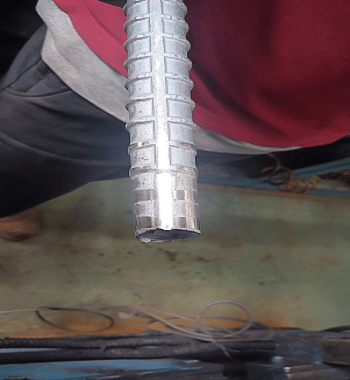

압연
압연
- 수량
- 1set
- 구성
- 압연기, 면취기, 전조기, 횡방향 컨베이어
주업무
- 압연 나사식 커플러 나사 가공
- 커플러 볼트 및 캡 체결
- 절곡라인 이송 또는 포장
특장점
- 배근간격 확보 우수
- 피복두께 확보 용이
- 구조적 안정성/ 손쉬운 조립
- LOSS 절감

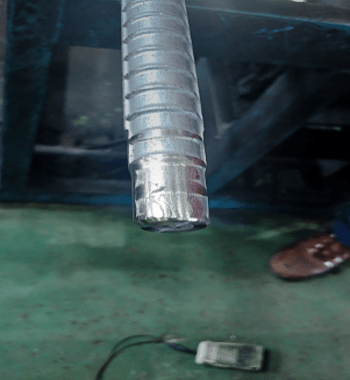

면취
면취
- 수량
- 1set
- 구성
- 압연기, 면취기, 전조기, 횡방향 컨베이어
주업무
- 압연 나사식 커플러 나사 가공
- 커플러 볼트 및 캡 체결
- 절곡라인 이송 또는 포장
특장점
- 배근간격 확보 우수
- 피복두께 확보 용이
- 구조적 안정성/ 손쉬운 조립
- LOSS 절감

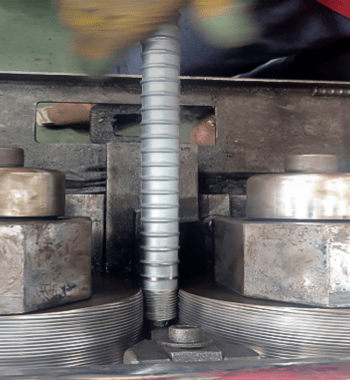

전조
전조
- 수량
- 1set
- 구성
- 압연기, 면취기, 전조기, 횡방향 컨베이어
주업무
- 압연 나사식 커플러 나사 가공
- 커플러 볼트 및 캡 체결
- 절곡라인 이송 또는 포장
특장점
- 배근간격 확보 우수
- 피복두께 확보 용이
- 구조적 안정성/ 손쉬운 조립
- LOSS 절감
